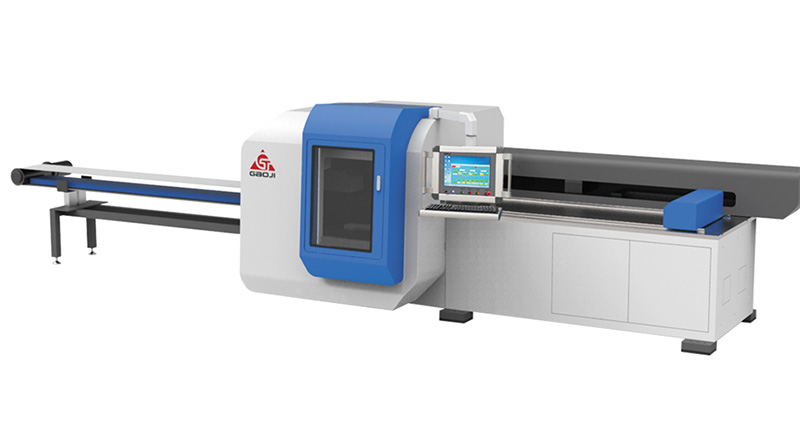

Станок з ЧПУ для развальцовкі шынаправодаў GJCNC-BD
Асноўныя функцыі і асаблівасці
Станок з ЧПУ для развальцовкі шынаправодаў серыі GJCNC-BD - гэта высокатэхналагічнае вытворчае абсталяванне, распрацаванае нашай кампаніяй. Ён мае функцыі аўтаматычнай падачы, распілоўвання і развальцовкі (іншыя функцыі прабівання, насякання і кантактнай клёпкі і г.д. неабавязковыя). Сістэма мае індывідуальную сістэму кіравання, аўтаматычны ўвод дадзеных для шынаправода, а таксама маніторынг у рэжыме рэальнага часу для кожнага працэсу, што забяспечвае большую бяспеку, прастату і гнуткасць. Паляпшае аўтаматычны клас і прапускную здольнасць шынаправода.
Праграмнае забеспячэнне GJBD:Перад пачаткам працы ўвядзіце дадзеныя шынаправода і захавайце іх, аўтаматычна згенеруйце код ПЛК і запусціце працэс.
Аўтаматычны працэс:Ручная загрузка шыны, аўтаматычнае ўключэнне і падача з дапамогай заціску, аўтаматычны заціск, распілоўванне і развальцовка і г.д. (Дадатковая функцыя: штампоўка, насяканне, заклёпванне кантактарам: аўтаматычная падача кантакту ў кабіну і аўтаматычная заклёпка кантактаў.
Падвойны заціск:Асноўныя і дапаможныя заціскі. Максімальны ход па осі X складае 1500 мм. Выкарыстанне падвойнага заціску з асобным кіраваннем серварухавіком дазваляе аўтаматычна заціскаць шыну, эканоміць працу, забяспечвае высокую эфектыўнасць і дакладнасць.
Хуткі канвеер:Гатовая дэталь аўтаматычна выгружаецца хуткім канвеерам з нержавеючай сталі, што забяспечвае эфектыўнасць і гарантуе адсутнасць драпін на дэталі.
Сэнсарны HMI:Інтэрфейс чалавек-машына (HMI), простае кіраванне, маніторынг стану працэсу ў рэжыме рэальнага часу, запіс сігналізацыі і простая налада прэс-формы, а таксама працэс працы.
Высокахуткасная сістэма перадачы:У дэталях машынных перадач выкарыстоўваюцца высакаякасныя, дакладныя і эфектыўныя шарыкавыя вінты і лінейныя накіроўвалыя, якія прыводзяцца ў рух серварухавіком, што забяспечвае якасць апрацоўкі і дакладнасць. Усе кампаненты - гэта вядомыя міжнародныя брэнды, добрая якасць і працяглы тэрмін службы.
Структура машыны:Корпус машыны звараны з высокатэмпературным адпачынкам з цягам часу, простая канструкцыя, але добрая калянасць.
Кабіна з інструментальным камплектам (дадаткова):Запасіце ўсе інструменты і змяніце форму больш проста, бяспечна і зручна.
| Апісанне | Адзінка | Параметр | |
| Сіла | Штампоўка | kN | 300 |
| Насяканне | kN | 300 | |
| Захапляльны | kN | 300 | |
| Рэзка | Круглы памер | mm | 305 |
| Рэвалюцыя | аб/хв | 2800 | |
| Магутнасць рухавіка | kw | 3 | |
| Максімальны ход X1-Way | mm | 1500 | |
| Максімальны ход X2-Way | mm | 5°0 | |
| Максімальны ход у 1 бок Y | mm | 350 | |
| Максімальны ход Y2-бакова | mm | 250 | |
| Максімальная вышыня развальцовкі | mm | 30 | |
| Станцыя | Кругавы | Набор | 1 |
| Клёш | Набор | 1 | |
| Панч | набор | 1 (Дадаткова) | |
| Выемка | Набор | 1 (Дадаткова) | |
| Звязацца з Rivet | Набор | 1 (Дадаткова) | |
| Кантроль | Вось | 4 | |
| Дакладнасць кроку адтулін | мм/м | ±0,20 | |
| Крыніца паветра | МПа | 0,6~0,8 | |
| Агульная магутнасць | kW | 17 | |
| Максімальны памер шыны (ДхШхВ) | mm | 6000×200×6 (іншыя памеры на заказ) | |
| Мінімальны памер шын (ДхШхВ) | mm | 3000×30×3 (іншыя памеры па індывідуальнай замове) | |
| Памер машыны: ДхШ | mm | 4000×2200 | |
| Вага машыны | kg | 5000 | |
